Что включает испытание бетона на изгиб и для каких конструкций оно применяется?
Испытание бетона на изгиб предназначено для определения способности бетонного образца или элемента воспринимать изгибающую нагрузку до появления трещин и разрушения. Метод применяется при оценке качества бетона в балках, плитах, дорожных и аэродромных покрытиях, бордюрах, лотках, перемычках, элементах инженерных сооружений и других конструкциях, где важна работа материала на растяжение при изгибе. В зависимости от поставленной задачи исследование выполняют на стандартных призмах, кернах или фрагментах конструкций. Перед началом работ специалисты анализируют техническое задание, проектную документацию, возраст бетона, условия твердения, предполагаемый класс материала и назначение изделия.

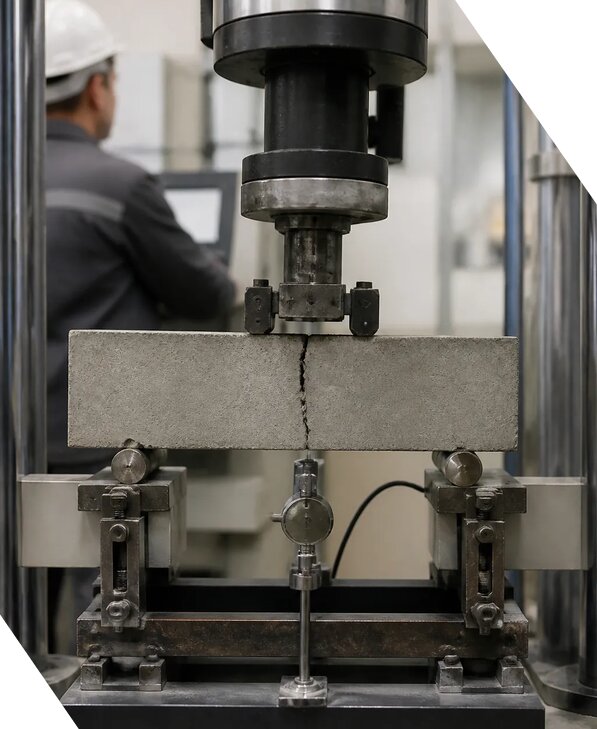

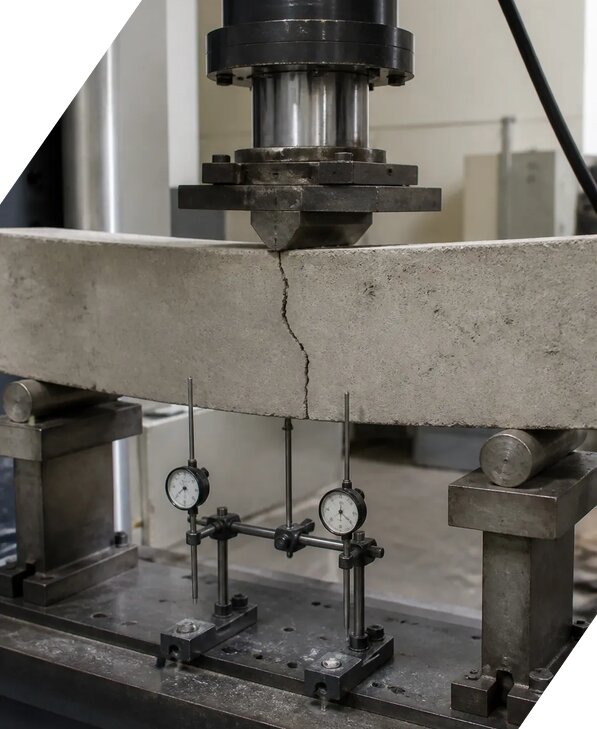

Методика проведения включает подготовку образцов, проверку их геометрии, визуальную оценку, измерение размеров, установку на испытательное оборудование и приложение нагрузки по установленной схеме. В процессе фиксируются нагрузка образования первой трещины, максимальная разрушающая нагрузка, характер разрушения и фактическая прочность бетона при изгибе. Для получения достоверных результатов учитываются состояние поверхностей, наличие дефектов, влажность, направление формования и расположение образца относительно рабочей зоны конструкции. Испытания проводятся с применением поверенного измерительного оборудования, а результаты измерений обрабатываются с учетом нормативных требований и допустимой погрешности измерений.
Испытание на изгиб позволяет оценить не только прочность материала, но и однородность бетона, качество уплотнения, влияние технологии производства и фактический набор прочности. При необходимости исследование дополняется испытаниями на сжатие, определением плотности бетона, проверкой водонепроницаемости бетона и морозостойкости бетона. Для обследуемых сооружений могут использоваться натурные измерения и лабораторный контроль. По итогам работ оформляются протокол результатов и техническое заключение с указанием фактических показателей, выявленных дефектов, условий испытания и вывода о соответствии требованиям нормативной документации. В Лысьве специалисты компании ЭкспертизаРоссия выполняют исследования для строительного контроля, приемки работ, экспертизы качества и установления причин повреждения конструкций.
Как подготавливаются образцы и площадка перед испытанием бетона на изгиб?
Подготовка к испытанию бетона на изгиб напрямую влияет на достоверность итоговых показателей, поэтому работы начинают с изучения исходных документов и определения схемы исследования. Специалисты устанавливают назначение конструкции, состав бетона, проектный класс, дату бетонирования, условия эксплуатации и предполагаемый возраст бетона. Если исследуются лабораторные призмы, проверяются их форма, размеры, отсутствие сколов и соответствие требованиям нормативной документации. При обследовании существующей конструкции оценивается возможность извлечения кернов или вырезки фрагментов без снижения несущей способности. Места отбора согласуются с учетом защитного слоя, расположения арматуры, инженерных коммуникаций и фактического состояния бетона.
Перед выполнением натурных измерений поверхность очищают от загрязнений, слабого слоя, отслаивающихся участков и цементного молочка. При необходимости проводится локальное выравнивание зон установки оборудования. Образцы маркируют, фотографируют и фиксируют их положение в конструкции, направление бетонирования и ориентацию относительно предполагаемой нагрузки. Важно не допустить пересушивания, переувлажнения или случайного повреждения материала до начала испытаний. Если требуется сравнить участки сооружения, для всех образцов обеспечивают сопоставимые условия подготовки и хранения.
На этапе подготовки также проверяются измерительное оборудование и испытательное оборудование, исправность датчиков, точность системы регистрации нагрузки и соответствие выбранной методики поставленной задаче. В зависимости от объекта может применяться лабораторный или полевой формат работ. Для предварительной оценки состояния конструкций используются методы неразрушающего контроля бетона: склерометр, ультразвуковой метод, измерение ударного импульса, а при необходимости метод отрыв со скалыванием. Такие исследования помогают определить неоднородные зоны и выбрать места для отбора образцов. Полученные данные сопоставляются с результатами изгибных испытаний, что повышает объективность контроля качества.
Если испытания выполняются для подтверждения характеристик партии изделий, учитываются подвижность бетонной смеси, условия вибрирования, температурно-влажностный режим и фактический набор прочности. При обследовании здания дополнительно фиксируются трещины, раковины, следы коррозии и другие дефекты. Все исходные сведения заносятся в рабочую документацию, чтобы итоговый протокол результатов отражал реальные условия проведения работ. В Пермском крае испытания выполняются с учетом особенностей конкретного объекта и требований технического задания.
Можно ли определить прочность бетона на изгиб без разрушения конструкции?
Да, предварительную оценку состояния бетона и его прочностных характеристик можно выполнять без разрушения конструкции, однако неразрушающий контроль бетона и прямое испытание на изгиб решают разные задачи. Для инструментальной оценки применяются склерометр, ультразвуковой метод, измерение ударного импульса, приборы для определения однородности и другие средства. При локальном исследовании также используется метод отрыв со скалыванием, который относится к условно неразрушающим способам, поскольку оставляет небольшое повреждение на поверхности. Такие методы позволяют определить распределение показателей по участкам, выявить зоны пониженной прочности, оценить однородность бетона и сформировать представление о техническом состоянии конструкции.
При этом показания приборов не являются прямым значением прочности на изгиб. Между косвенным параметром и прочностной характеристикой устанавливается градуировочная зависимость, которая должна учитывать состав бетона, возраст бетона, влажность, плотность бетона, состояние поверхности и условия эксплуатации. Универсальная зависимость может давать значительную погрешность измерений, особенно если обследуемый материал отличается от бетона, на котором калибровалась аппаратура. Поэтому для ответственных конструкций неразрушающие данные желательно подтверждать испытаниями контрольных образцов, кернов или локальных фрагментов.
Полностью без разрушения можно выполнить обследование, если задача заключается в выявлении неоднородности, сравнении участков, поиске ослабленных зон, оценке набора прочности или предварительном определении пригодности конструкции к дальнейшей эксплуатации. Однако для официального подтверждения фактической прочности на изгиб может потребоваться лабораторное испытание образцов в соответствии с утвержденной методикой проведения. Специалисты сопоставляют результаты инструментальных измерений с данными прямого испытания и уточняют градуировочную зависимость для конкретного объекта.
Комплексный подход особенно важен при обследовании плит, балок, дорожных покрытий и элементов, работающих под переменной нагрузкой. Помимо прочности, оцениваются трещинообразование, защитный слой, расположение арматуры, влажностное состояние, водонепроницаемость бетона и морозостойкость бетона. По завершении оформляется техническое заключение с описанием примененных методов, условий обследования, результатов измерений и вывода о соответствии требованиям. Запрос на расчет стоимости можно направить Валентину Сергеевичу, ориентировочная цена комплексных работ начинается от 4616 руб/м².
Какие факторы влияют на достоверность результатов испытания бетона на изгиб?
Достоверность испытания бетона на изгиб зависит от совокупности факторов, связанных с материалом, образцом, оборудованием и организацией работ. В первую очередь учитывается правильность отбора образцов и их соответствие исследуемой конструкции. Нельзя сравнивать элементы, изготовленные из разных составов или выдержанные в несопоставимых условиях, без специальной корректировки. Существенное значение имеют возраст бетона, фактический набор прочности, влажность, температура, плотность бетона, качество уплотнения, наличие пор, раковин, трещин и следов замораживания. На итоговый показатель также влияет направление приложения нагрузки относительно направления формования и структуры материала.
Критически важна геометрия образца. Отклонения размеров, непараллельность граней, повреждение ребер и неправильная установка на опорах способны изменить характер распределения нагрузки и привести к преждевременному разрушению. Перед началом испытания проверяются опорные поверхности, центровка, скорость нагружения и работа системы регистрации. Испытательное оборудование должно проходить техническое обслуживание и поверку, а измерительное оборудование должно обеспечивать необходимую точность. Специалисты контролируют нулевые показания, исправность датчиков и корректность записи нагрузки на каждом этапе.
При обследовании существующих конструкций дополнительными источниками неопределенности становятся коррозия арматуры, неоднородность бетона по сечению, наличие защитного слоя разной толщины, скрытые пустоты и локальные зоны ремонта. Поэтому до разрушительных операций проводятся визуальная оценка, сканирование для определения расположения арматуры, ультразвуковой метод и измерение ударного импульса. Если обнаруживаются участки с различными характеристиками, образцы разделяют по зонам, а результаты не объединяют механически в одну среднюю величину.
На достоверность влияет и корректность обработки данных. Учитываются выбросы, форма разрушения, число образцов, условия их хранения и соответствие выбранной методике проведения. В отчете указываются не только средние значения, но и результаты измерений по каждому образцу, диапазон показателей, выявленные дефекты и ограничения применимости вывода. При необходимости специалисты выполняют повторный контроль или сопоставление с данными по водонепроницаемости бетона, морозостойкости бетона и другим характеристикам. Такой порядок позволяет получить объективный лабораторный контроль и подтвердить соответствие требованиям проекта и нормативной документации.
Какие документы оформляются по итогам испытания бетона на изгиб?
По завершении испытания бетона на изгиб заказчику передается комплект технических материалов, состав которого определяется целью работ, видом объекта и требованиями технического задания. Основным документом является протокол результатов, где указываются сведения об объекте, месте отбора или изготовления образцов, их маркировке, размерах, возрасте бетона, условиях хранения и состоянии перед испытанием. В протоколе отражаются примененная методика проведения, схема установки, вид испытательного оборудования, параметры нагружения, нагрузка появления первой трещины, максимальная нагрузка, характер разрушения и рассчитанная прочность при изгибе.
Если выполнялись дополнительные исследования, в комплект включаются таблицы неразрушающего контроля бетона. В них могут быть представлены показания склерометра, данные ультразвукового метода, значения ударного импульса, результаты метода отрыв со скалыванием, сведения о плотности бетона и оценке однородности бетона. Для каждого участка фиксируются координаты, фото, состояние поверхности и условия проведения инструментальных измерений. Если использовалась градуировочная зависимость, в документе указывается ее источник, область применения и влияние на погрешность измерений.
При обследовании конструкций дополнительно оформляются схемы дефектов, фотографии трещин и разрушений, данные о защитном слое и расположении арматуры, сведения о влажности и эксплуатационных воздействиях. При необходимости результаты испытаний сопоставляются с требованиями проекта, стандартов и иной нормативной документации. В итоговом техническом заключении специалисты дают профессиональную оценку фактического состояния материала, указывают выявленные отклонения, ограничения исследования и вывод о соответствии требованиям. Документ может использоваться для строительного контроля, приемки работ, подтверждения качества бетонной смеси, обследования перед реконструкцией, определения причин повреждений и подготовки проектных решений.
Работы выполняет аккредитованная лаборатория с применением поверенного оборудования и утвержденных процедур. По запросу в отчет включаются сведения о квалификации исполнителей, методах контроля, фотофиксации и исходных материалах. Стоимость зависит от количества образцов, необходимости выезда, сложности отбора и перечня дополнительных характеристик. При заказе услуги под ключ скидка от 15 процентов. Компания работает Пн-Пт 09-18 Сб-Вс вых., а консультационные и технические материалы подготавливаются с учетом условий конкретного объекта. В сентябре 2026 специалисты также принимают заявки на комплексные исследования железобетонных конструкций и проверку качества бетона.
